Как работает автобетононасос?

Разберём машину по узлам и проследим путь бетона от миксера до опалубки.

Из чего состоит автобетононасос

• Шасси — грузовой автомобиль (у нас ISUZU GIGA, у флагмана HB62V — Mercedes-Benz Arocs). Везёт установку по дорогам общего пользования.
• Приёмный бункер — ёмкость объёмом около 0,6 м³, куда миксер сливает бетон. Внутри вращается перемешивающий вал, не давая смеси расслаиваться.

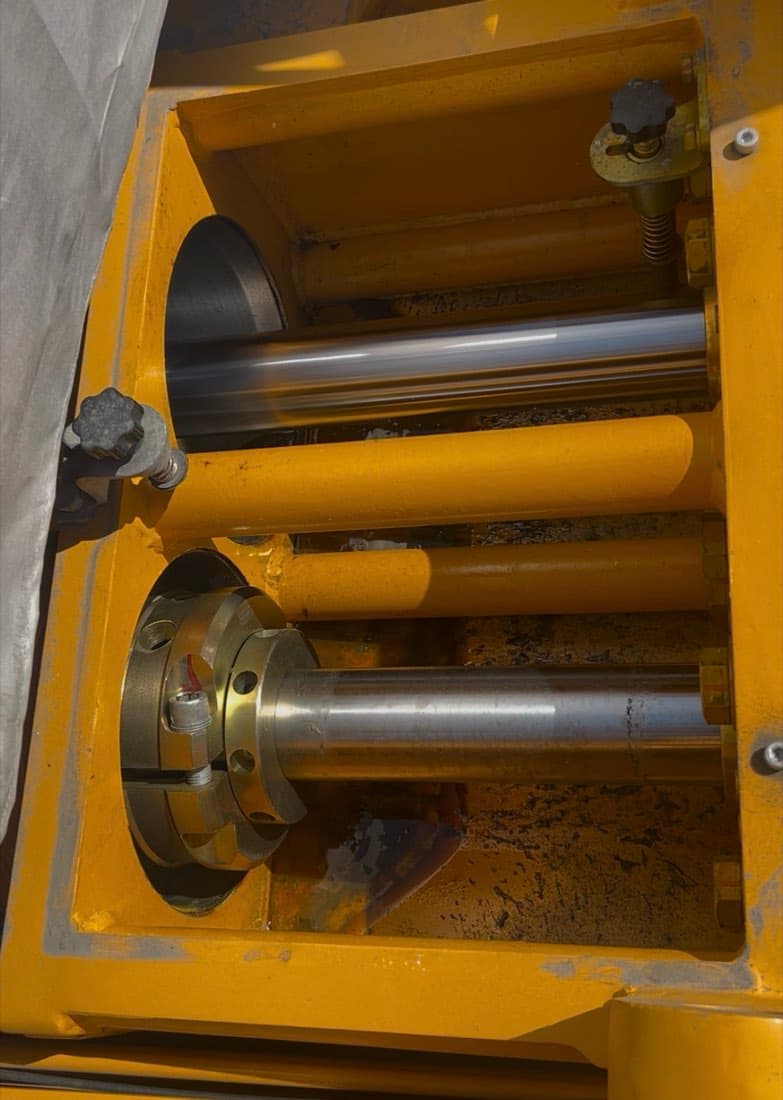

• Насосная группа — два бетонных цилиндра с поршнями, которые приводятся гидроцилиндрами, и распределительный клапан.
• Гидросистема — насосы высокого давления (Bosch Rexroth или Kawasaki), гидробак, радиатор охлаждения. Именно гидравлика создаёт усилие на поршнях.
• Стрела — складывающаяся конструкция из 4–6 секций из высокопрочной стали с закреплённым вдоль неё бетоноводом.
• Выносные опоры (аутригеры) — раскладываются перед работой и передают вес машины и опрокидывающий момент стрелы на грунт.
• Пульт дистанционного управления — оператор управляет стрелой и подачей с земли, отойдя к точке заливки. Дальность беспроводного пульта до 100 метров.
• Водяная система — бак с водой для промывки бетоновода и цилиндров после смены.

Как машина качает бетон

Ключ ко всей конструкции — работа в противофазе.

1. Миксер сливает бетон в приёмный бункер, вал перемешивает смесь. 2. Гидроцилиндр толкает первый бетонный поршень вперёд — тот выдавливает свою порцию бетона в распределительный клапан и дальше в магистраль. 3. Одновременно второй поршень идёт назад и всасывает новую порцию бетона из бункера в свой цилиндр. 4. Распределительный клапан перекидывается: теперь он соединяет с магистралью второй цилиндр, а первый — с бункером. 5. Цикл повторяется 25–28 раз в минуту. Поток бетона получается практически непрерывным.

Диаметр цилиндра и ход поршня определяют, сколько бетона уходит за один такт. У HB37V и HB47V это Ø260 мм при ходе 2000 мм, у HB43V — Ø230 мм при ходе 1600 мм.

Зачем нужен распределительный клапан и что такое Rock Valve

Клапан — самый нагруженный узел: через него на каждом такте проходит абразивная смесь с щебнем.

• S-клапан (S-образная труба) — распространённое решение: труба в форме буквы S перекидывается от одного цилиндра к другому.
• Rock Valve — фирменная разработка SCHWING, применяется с 1983 года. Работает по принципу «бетон скользит по бетону»: в зоне износа формируется бетонный клин, и поток идёт по нему, а не по металлу напрямую. Это снижает износ рабочих пар на густых и абразивных смесях и пропускает крупный заполнитель.

Наши машины комплектуются клапаном SCHWING Rock Valve; на HB62V бункер доступен в двух исполнениях — с S-клапаном или с Rock Valve, на выбор.

Как раскладывается стрела

Перед подачей бетона машина проходит одну и ту же последовательность:

1. Встаёт на площадку, оператор оценивает грунт и препятствия, в том числе воздушные линии электропередачи. 2. Раскладываются выносные опоры. Ширина опор — это реальное пятно, которое машина занимает: у HB37V поперечный пролёт около 6,2 м спереди, у HB58V — до 12,65 м сзади. 3. Под опорные пятки подкладываются подкладки, машина выравнивается. Работа при наклоне более 3° запрещена. 4. Стрела разворачивается посекционно. У 4-секционной стрелы Z-типа (HB30V) и 5–6-секционных RZ/RZR (остальные модели) разная геометрия складывания — RZ-тип разворачивается в стеснённых условиях с меньшей высотой над машиной. 5. Стрела поворачивается вокруг оси на 360°, оператор выводит концевой шланг в точку заливки.

Два режима подачи

У насосной группы есть высокое и низкое давление — это не «мощнее/слабее», а размен между давлением и объёмом. Низкое давление даёт максимальную производительность на коротком плече, высокое — проталкивает бетон на большую высоту или дальность, но объём в час падает. Подробнее — в ответе про давление бетононасоса.

Что происходит после смены

Бетон нельзя оставлять в системе — он схватится и превратит бетоновод в металлолом. После работы бетоновод и цилиндры промывают водой из бака, часто прогоняя губчатый шар-пыж, который выталкивает остатки смеси. Эта операция занимает около часа и входит в рабочую смену.
