Какое давление у бетононасоса?

Давление — тот параметр, где чаще всего сравнивают несравнимое, а иногда и подменяют одно другим в рекламных материалах.

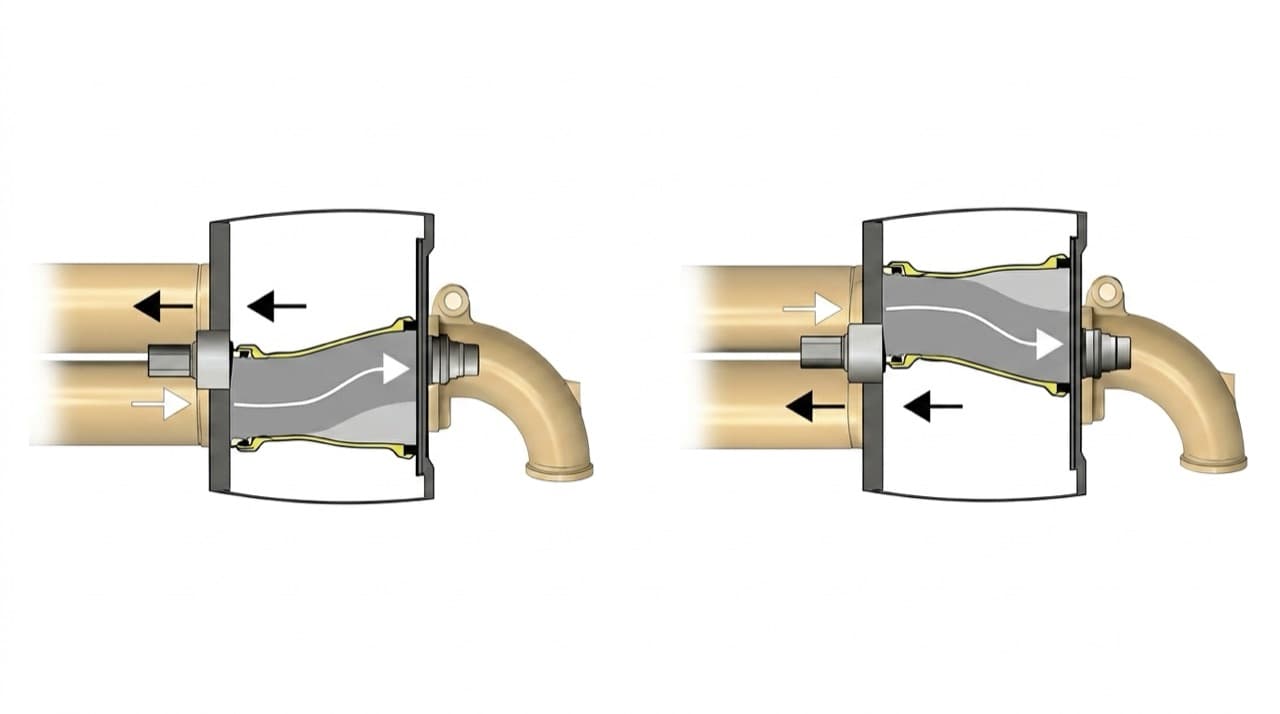

Два разных давления в одной машине

• Давление подачи бетона — то, с которым бетон выдавливается в магистраль. Это и есть рабочая характеристика насоса: 8–13 МПа у большинства автобетононасосов.
• Давление в гидросистеме — с которым работают гидроцилиндры привода поршней. Оно заметно выше: у нас гидронасосы Bosch Rexroth на 35 МПа, а насос привода стрелы на HB62V — 40 МПа.

Разница между ними не случайна: гидроцилиндр имеет меньшую площадь поршня, чем бетонный цилиндр, и высокое гидравлическое давление превращается в меньшее давление на большую площадь бетона. Подмена одного числа другим в рекламе делает машину «в четыре раза мощнее» на бумаге, не меняя ничего в реальности.

Перевод в привычные единицы

• 1 МПа = 10 бар ≈ 10 атмосфер
• 8 МПа = 80 бар ≈ 80 атмосфер
• 10,2 МПа = 102 бар ≈ 102 атмосферы
• 13 МПа = 130 бар ≈ 130 атмосфер

Для сравнения: давление в шине легкового автомобиля — около 2 атмосфер. Бетононасос создаёт в 40–65 раз больше.

Давление у наших моделей

Обратите внимание на последнюю строку: у линейного насоса давление в два с лишним раза выше при меньшей производительности. Это не «более мощная машина», а другая задача: линейному насосу надо протолкнуть бетон по длинному трубопроводу и вверх по стояку, где сопротивление магистрали несопоставимо выше, чем в бетоноводе на стреле.

Зачем два режима: высокое и низкое давление

Гидравлическая система умеет работать в двух режимах, и это размен, а не улучшение:

• Низкое давление, высокая производительность. Поршни ходят с большим объёмом за такт, бетона в час идёт максимум. Режим для обычной заливки на небольшой высоте и коротком плече.
• Высокое давление, низкая производительность. Усилие на бетон растёт, объём в час падает. Нужен, когда бетон надо протолкнуть высоко, далеко по горизонтали или через длинную магистраль линейного насоса.

Переключение выполняет оператор исходя из задачи. Машина, которую заставили работать в неподходящем режиме, либо не даёт нужный темп, либо не проталкивает бетон вовсе.

Почему производительность из каталога не равна производительности на объекте

Паспортная цифра «120 м³/ч» или «180 м³/ч» — это теоретическая подача: объём цилиндра, умноженный на число тактов. На реальном объекте выход меньше, и вот почему:

• Коэффициент наполнения цилиндров. Густая смесь не успевает полностью заполнить цилиндр за такт всасывания, реальное наполнение 70–90%.
• Режим давления. На высоком давлении подача заведомо ниже.
• Темп подвоза. Насос не может качать быстрее, чем миксеры привозят бетон. Часто это и есть настоящее ограничение на площадке.
• Простои. Перестановка шланга, ожидание миксера, перерывы по бетону.

Отсюда правило при сравнении машин: сравнивайте производительность при одинаковом давлении. Цифра «160 м³/ч» на низком давлении и «120 м³/ч» на рабочем — не про разные машины, а про разные условия замера.

Куда уходит давление: расчёт по трассе

Давление на выходе из насоса тратится на три вещи, и полезной работой является только третья:

1. Трение о стенки трубы на горизонтальных участках. 2. Местные потери — колена, переходной конус от цилиндра к бетоноводу. 3. Подъём бетона вверх — гидростатическое давление столба смеси.

Ниже — цифры из отраслевого руководства по укладке бетонных смесей бетононасосными установками (ЦНИИОМТП Госстроя СССР, 1978). Инженерия подачи с тех пор не изменилась: это физика потока, а не нормативы.

Подъём стоит 0,024 МПа на каждый метр высоты (около 0,24 бар/м для тяжёлого бетона плотностью 2400 кг/м³). Проверяется независимо: давление столба это ρ×g×h, то есть 2400 × 9,81 × 1 м ≈ 0,0235 МПа. Отсюда простое правило: подача на 60 метров съедает 1,44 МПа ещё до того, как бетон куда-то поехал по горизонтали.

Каждое колено удлиняет трассу примерно на 9 метров. Правило из руководства: к фактической длине трубопровода прибавляется 1 метр на каждые 10° поворота. Колено 90° = плюс девять метров эквивалентной трубы.

Насколько это меняет картину, видно на разборе из руководства. Трасса 105 метров, из них 60 вертикально, десять колен 90°, бетоновод Ø100 мм, подача 15 м³/ч, смесь с осадкой конуса 6 см:

Колена почти удвоили трассу, а подъём забрал треть всего давления — при скромной подаче 15 м³/ч.

Диаметр трубы решает больше, чем всё остальное

Для подвижных смесей (осадка конуса от 10 см) руководство даёт рабочую формулу потерь:

P = 7,56 × 10⁴ × Q × l / D⁴ + 0,1

где P — потери в МПа, Q — подача в м³/ч, l — длина бетоновода в метрах, D — внутренний диаметр в миллиметрах.

Обратите внимание на знаменатель: диаметр в четвёртой степени. Это значит, что переход со 100 на 125 мм снижает потери на трение в (125/100)⁴ ≈ 2,4 раза. Никакой другой параметр не даёт такого эффекта: ни подвижность смеси, ни материал трубы, ни скорость подачи.

Практический расчёт: 100 метров трубы Ø100 мм при подаче 10 м³/ч дают около 0,86 МПа потерь. Те же условия на Ø125 мм — примерно 0,41 МПа, вдвое меньше.

У наших машин внутренний диаметр транспортной трубы — 125 мм, и это одна из причин, почему паспортных 8–10 МПа хватает на реальных объектах.

Что ещё меняет сопротивление в разы

Поправочные коэффициенты из того же руководства — все они множители к базовому сопротивлению:

Именно поэтому плавность переключения распределительного клапана — не про комфорт оператора. Пульсирующий поток означает в полтора раза большее сопротивление на всей трассе, то есть меньшую производительность при том же давлении.

Что важнее давления

Для большинства объектов узкое место — не давление, а темп подвоза бетона и геометрия площадки. Машина с 8 МПа спокойно закрывает типовое жилое строительство. Высокое давление действительно нужно на длинных магистралях, при подаче на большую высоту и при работе с густыми низкоосадочными смесями.

Если не уверены, какая машина нужна под ваш объект — опишите задачу, посчитаем и предложим вариант без переплаты за лишний запас.
