Какие длины секций стрелы у автобетононасосов XCMG Schwing?

Вопрос звучит редко в поиске, но постоянно — в разговоре с теми, кто уже выбирает машину под конкретную площадку. Ниже цифры из русских руководств по эксплуатации, а не из рекламных материалов.

Таблица по моделям

По HB43V и HB62V длины секций мы не публикуем: в имеющейся у нас документации по этим моделям таблицы с посекционными размерами нет, а придумывать цифры, которые пойдут в расчёт площадки, нельзя. Если размеры нужны именно по ним — запросим у завода и пришлём.

Почему сумма меньше паспортной длины

Складывая длины, легко получить цифру заметно меньше названия модели: у 47-метровой машины сумма звеньев 42,7 метра, у 58-метровой — 53,4 метра. Ошибки здесь нет.

Паспортные метры — это вертикальная высота подачи от земли: к длине развёрнутой стрелы добавляется высота опорно-поворотного узла над грунтом, а сама стрела в рабочем положении никогда не вытянута в идеальную прямую. Плюс часть геометрии съедает изгиб последнего колена и концевой шланг.

Поэтому для расчёта площадки нужны обе величины: паспортная досягаемость показывает, куда машина дотянется, а длины секций — как она это сделает.

Зачем знать посекционные размеры на практике

• Разворот в стеснённых условиях. Первая секция — самая длинная (у HB58V это 11,85 метра): именно она определяет, сколько нужно свободного пространства над машиной, чтобы вообще начать раскладывание.
• Проход между препятствиями. Зная длины звеньев и углы разгиба, можно заранее понять, протиснется ли стрела между стрелой крана, козырьком здания или воздушной линией.
• Работа через препятствие. Короткие последние секции (у HB58V шестая всего 4,35 метра) отвечают за точную доводку конца бетоновода — с ними машина заводит подачу за парапет или в проём.
• Проверка при приёмке машины. Размеры из руководства позволяют сверить, что на шасси стоит именно та стрела, которая заявлена.

Тип складывания важен не меньше длины

• Z-тип (HB30V) — секции складываются «гармошкой» одна на другую. Компактно в транспортном положении, но для раскрытия нужно больше свободной высоты над машиной.

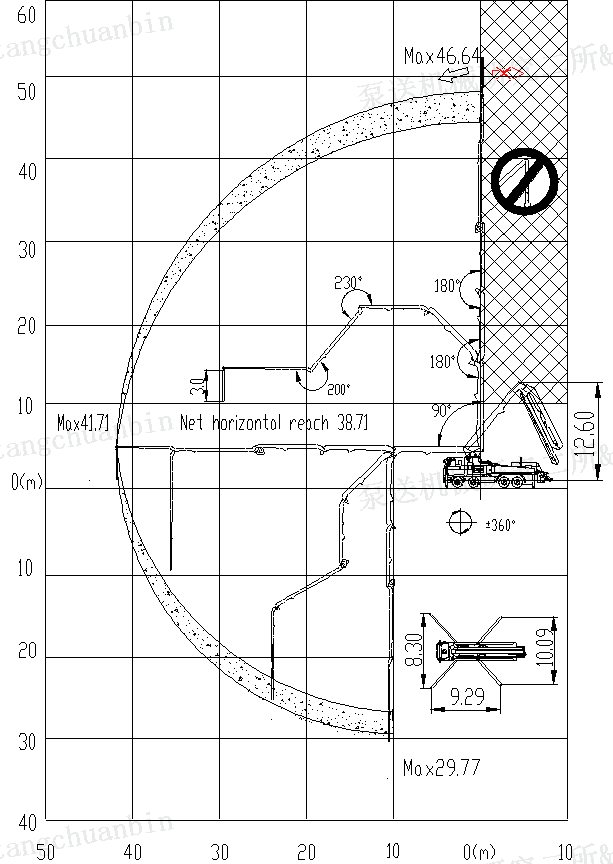

• RZ-тип (HB37V, HB47V, HB58V) — комбинированное складывание: часть сочленений работает раскатом (угол разгиба больше 180°), часть Z-образно. Такая стрела разворачивается в более стеснённых условиях и умеет заходить под препятствия.

Углы разгиба у RZ-стрел различаются по секциям: обычно 90° у первой (подъём), 180° у средних и 210–238° у тех, что работают раскатом.

Что уточнить перед выездом на объект

Пришлите план площадки или просто опишите: где встанет машина, какая высота свободного пространства над ней, что мешает по пути стрелы к точке заливки. Подберём модель и скажем, разложится ли она в ваших условиях — это надёжнее, чем считать по таблице самому.

Смотрите также: сколько метров достаёт бетононасос — там про разницу между высотой подачи, горизонтальным вылетом и глубиной.
